CUTTING PANEL LCD

-

Cutting papan  T-con di Panel Lcd-Led

tv led Samsung gambar doubel..setelah dilakukan Cut jalut T1 dan T2...tv langsung  langsung cliiing
eksekusinya seperti gambar dibawah ini  :

Panel lcd Gambar doble




untuk singel cof jalur mana yg harus di cut ?



kita coba jalur yg di cut T1 dan T2 ....

Hasilnya ...sempuna..................tv kembali normal

                       =======================  The end  ========================

Toshiba 32PB2E gambar ping Double



Tv Lcd Toshiba 32PB2E, pertama dihidupkan gambar normal,..selang beberapa menit gambar jadi
doubel/ berjejer.




 ini panel masih utuh belum di cut/ sunat


               ini gambar setelah di cut pada jalur panel yg menyebabkan gangguan pada gambar doubel



   Tempat melakukan cut/ sunat pada jalur pcb panel

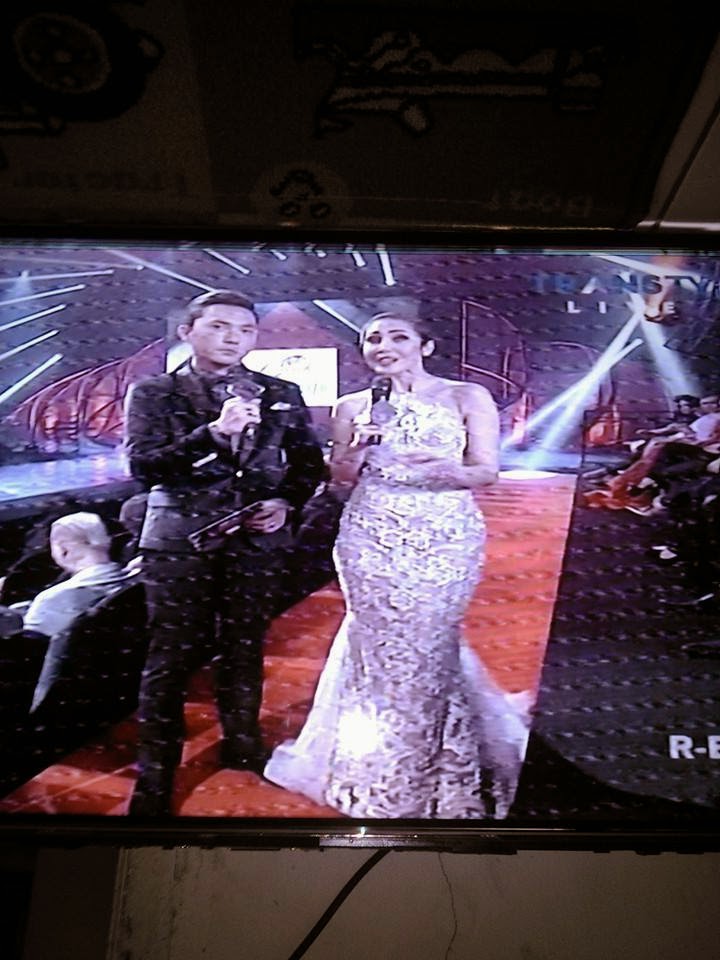

Gambar kembali normal,  setelah dilakukan cut/ sunat pada jalur




Catatan pengerjaan cuting jalur panel :SERVIS LCD

Kadang ada dua bagian yg harus di-cut,  yaitu jalur kiri dan jalur kanan...
tetapi lebih baik pilih salah satu aja ..cut Bagian kiri apa kanan..( tinggal pilih).
Misal kita coba cut bag. kiri dulu... kalau udah di cut bag. kiri tetapi masih sama hasilnya...
maka harus di sambung lagi... terus pindah cut ke jalur bag. kanan sambil..perhatikan hasilnya.

kerusakan doubel gambar hanya pada panel-2 tertentu saja, Panel produk Samsung banyak di pake pada merk lain..contohnya toshiba, polytron, Sony dan samsung sendiri... seperti pada kasus ini menggunakan panel buatan samsung...
Ic cof  tunggal, row melewati kiri dan kanan, nah row itu yg bermasalah,      tdk sinkron kiri dan kanan nya.... makanya yg bermasalah harus di buang,  yg biasa para tuser bilang di sunat.dan menyisakan satu row saja.

Perkiraan bertahan lama atau tidaknya setelah dilakukan cut jalur,.. itu Relatif.

kadang ada nyampe setahunan, ada juga yg 1 minggu kabuh lagi... kita hanya memberi solusi kecil ke user nya, selagi dia tdk mau ganti panel baru... jadi hrs kita jelaskn ke user nya masalah service panel ini. .user/ konsumen hrs faham dan tahu resikonya....
